Nos fabrications Grille de reprise à ailettes fixes

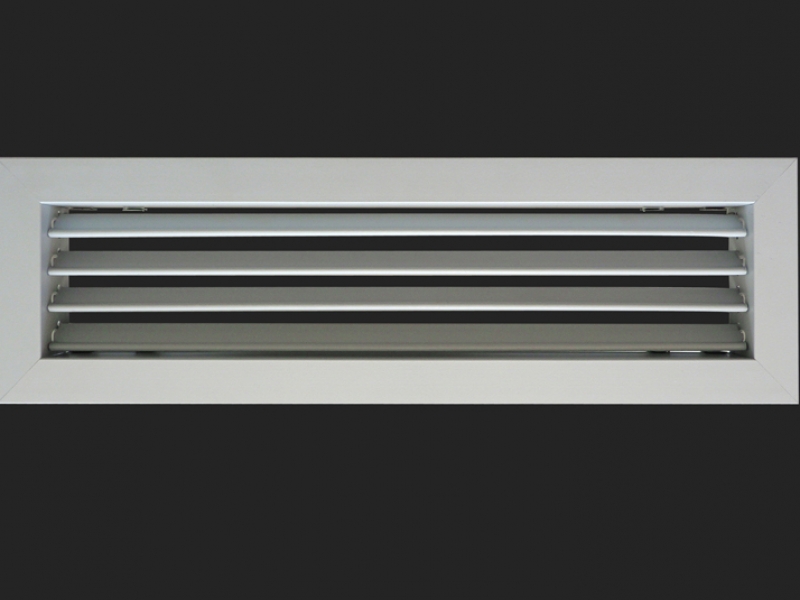

Grille de reprise à ailettes fixes

Les grilles sont utilisées pour le soufflage ainsi que la reprise d’air.

Condition d'utilisation

Débit de 70 a 4000 m3/h
Distance de l'UTD au plafond : 20cm
Hauteur du local + ou - 0,5
Diffèrence du TP: -2C° à +10C°
Vitesse : 0,25 m/s

Construction de Base

Pièce Principales	Matériaux
Encadrement	Aluminium
Ailette	Aluminium
Clips	Acier Inoxidable
Equerres	Acier Inoxidable
Joints d'étanchéités	Polyréthane

Particularités

Montage

En position verticale ou horizontale
Raccordement par un flexible souple par l'intermédiaire d'un plénium

Conditionnment :

Livré
Emballé avec un film en plastique avec un marquage VENTILO en bleu

Identification Grille

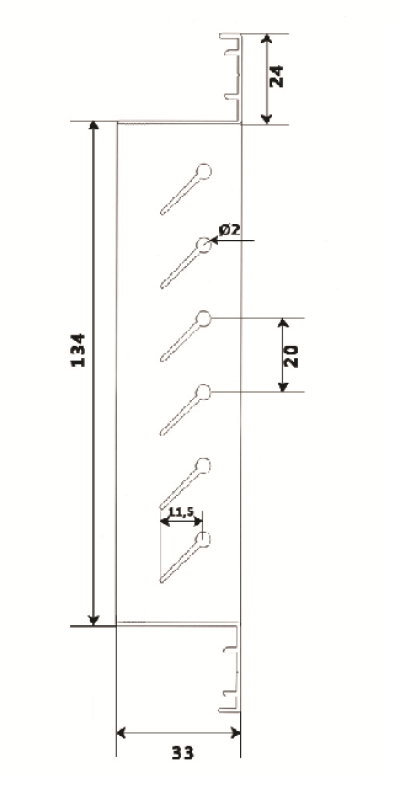

Plan Coupe de principe

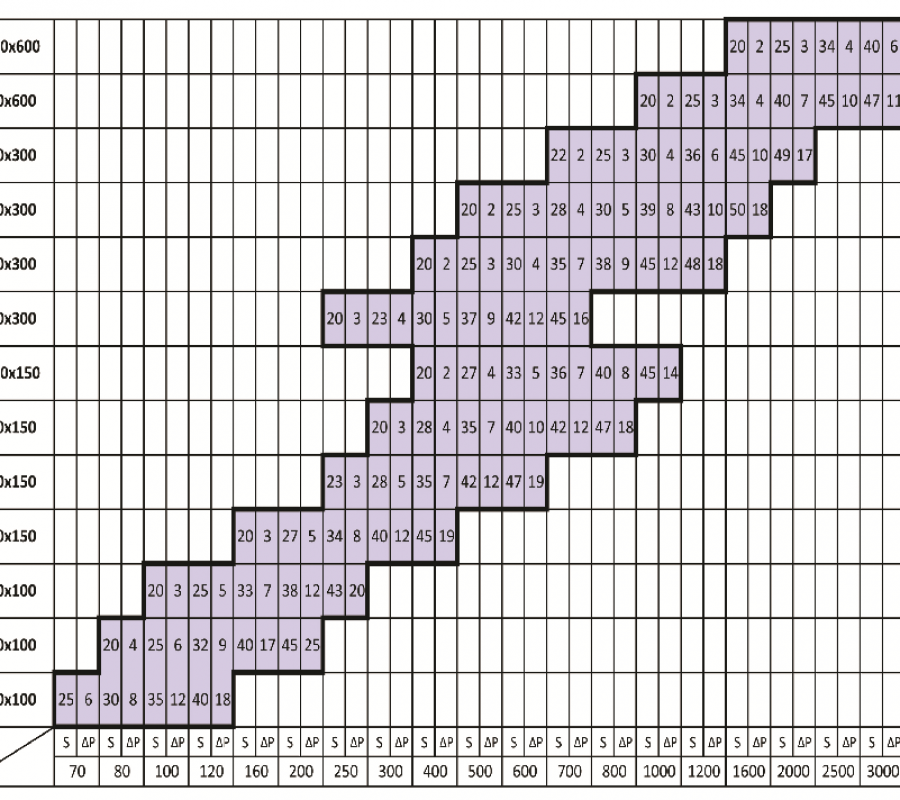

Tableaux des mesures disponibles.

Montage et raccordement

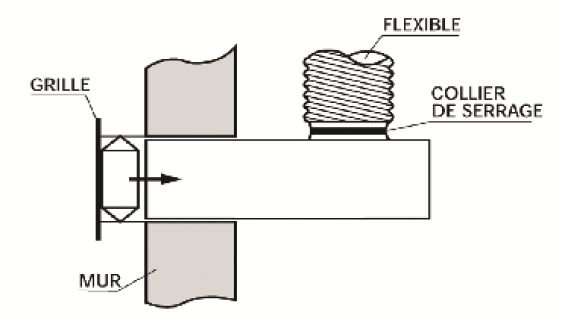

montage sur plénium

La grille se fixe par des clips sur le plénium

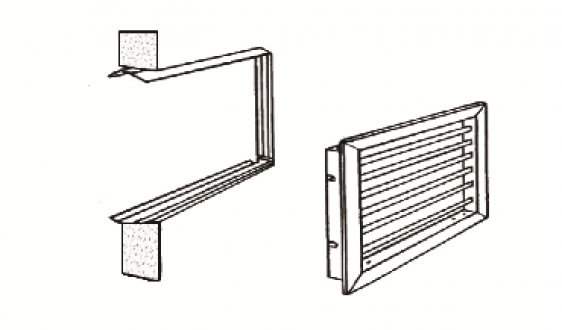

Montage sur mur ou staff

Fixation a l'aide d'un précadre Le précadre est scellé dans le mur ou staff Le caisson n'est pas necessaire

Accessoires recommandés / Avantage

Large gamme de différentes dimensions

Large gamme de différentes dimensions Ailette en profilées pare-version Duré de vie exceptionnel grâce a la robustesse des matériaux utlisés Fixation par clips ou vis Pose en mur ou en allégé RAL 9010
