Nos fabrications Grille linéaire à barres fixes

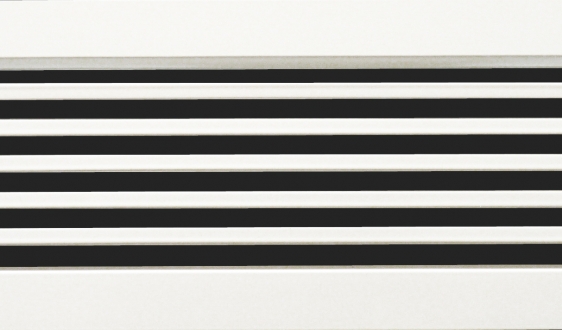

Grille linéaire à barres fixes
Les grilles sont utilisées pour le soufflage ainsi que la reprise d’air.
Condition d'utilisation
- Dèbit de 50 a 3000 m3/h
- Distance de l'UTD au plafond : 20cm
- Hauteur du local: 2,9 + ou - 0,5
- Diffèrence du TP: -2C° à +10C°
- Vitesse : 0,25 m/s
Construction de Base
| Pièce Principales | Matériaux |
|---|---|
| Encadrement | Aluminium |
| Ailette | Aluminium |
| Clips | Acier Inoxidable |
| Equerres | Acier Inoxidable |
| Coin de protection | Polyréthane |
Particularités
Montage
- En position verticale ou horizontale
- Raccordement par un flexible souple par l'intermédiaire d'un plénium
Conditionnment :
- Livré
- Emballé avec un film en plastique avec un marquage VENTILO en bleu
Identification Grille
Plan Coupe de principe

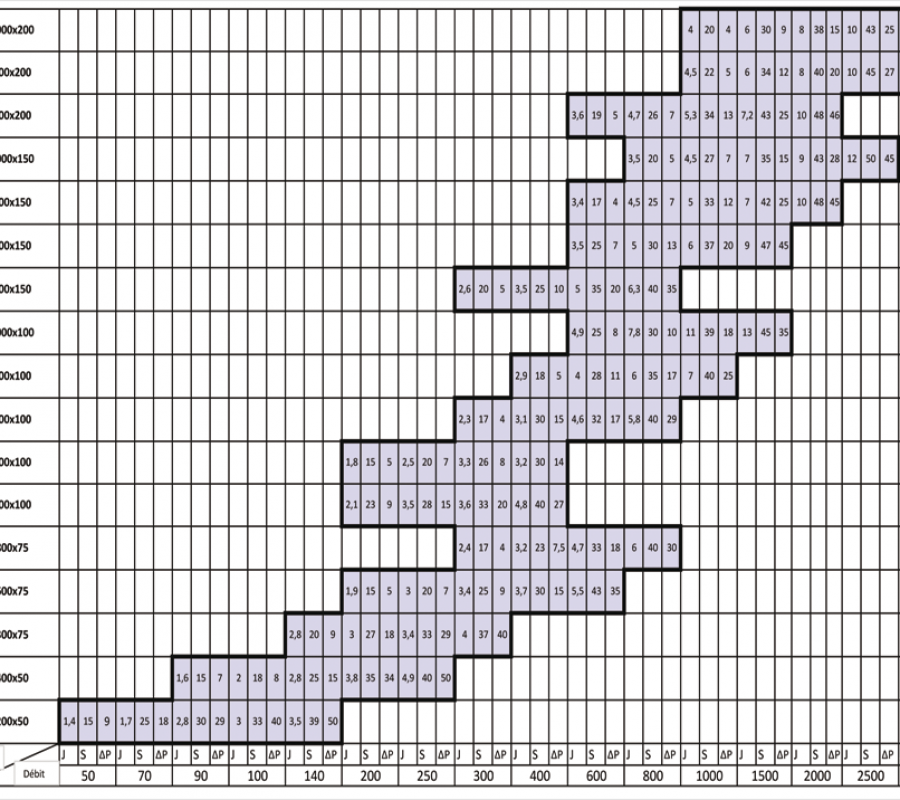

Tableaux des mesures disponibles.
Montage et raccordement

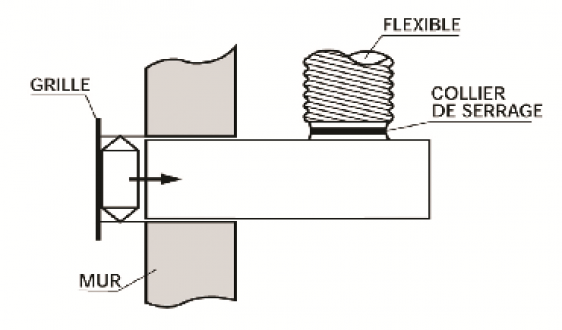

montage sur plénium
fixation par clips

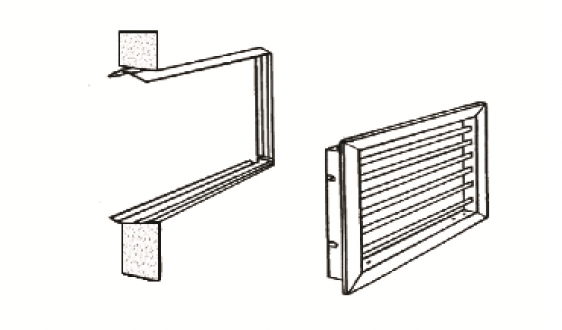

Montage sur mur ou paroi
Fixation a l'aide d'un contre cadre

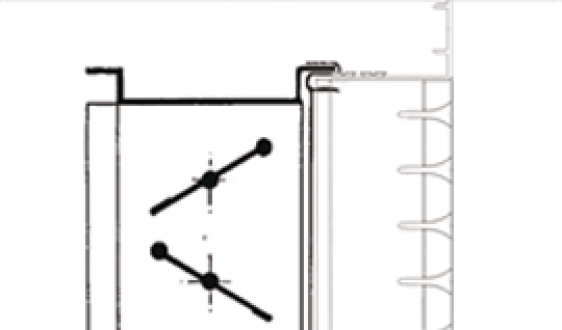

montage du registre
Accessoires recommandés / Avantage
Accessoires recommandés
Registre en Aluminium a ailettes opposées Plénum de racordement axial et latéral en tôle d'acier galvanisé Registre en tôle perforée
