Nos fabrications Grille simple déflexion/ double déflexion
Grille simple déflexion/ double déflexion

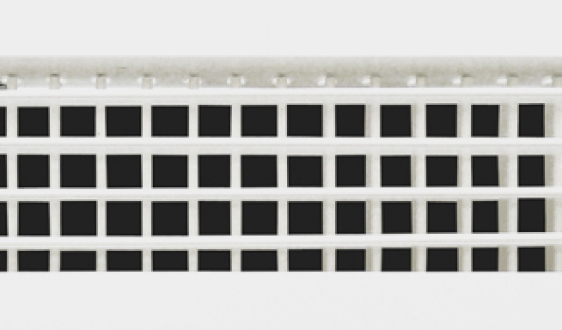

GRILLE SIMPLE DEFLEXION (ailettes fixes ou mobiles) Grille simple déflexion (reprise) à ailettes horizontales, mobiles, réglables individuellement, espacées de 20mm GRILLE DOUBLE DEFLEXION (ailettes mobiles) La Grille double déflexion (soufflage) à ailettes horizontales à l’arrière et verticales à l’avant, mobiles, réglables individuellement, espacées de 20mm.
Condition d'utilisation
- Dèbit de 180 a 3000 m3/h
- Distance de l'UTD au plafond : 20cm
- Hauteur du local 2,9 + ou - 0,5
- Diffèrence du TP: -2C° à +10C°
- Vitesse : 0,25 m/s
Construction de Base
| Pièce Principales | Matériaux |
|---|---|
| Encadrement | Aluminium |
| Ailette | Aluminium |
| Clips | Acier Inoxidable |
| Equerres | Acier Inoxidable |
| Joints d'étanchéités | Polyréthane |
Particularités
Montage
- En position verticale ou horizontale
- Raccordement par un flexible souple par l'intermédiaire d'un plénium
Conditionnment :
- Livré
- Emballé avec un film en plastique avec un marquage VENTILO en bleu
Identification Grille
Plan Coupe de principe
Tableaux des mesures disponibles.
Montage et raccordement

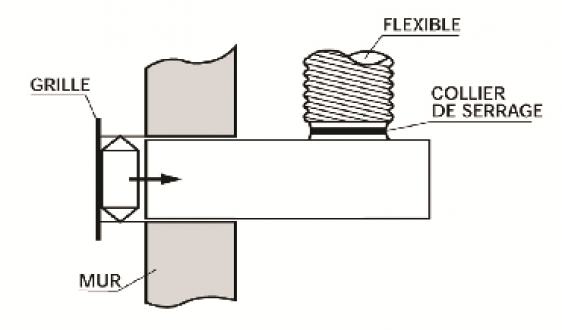

montage sur plénium
La grille se fixe par des clips sur le plénium

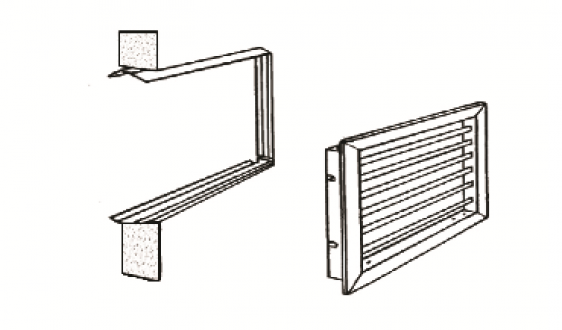

Montage sur mur ou staff
- Fixation a l'aide d'un précadre
- Le précadre est scellé dans le mur ou staff
- Le caisson n'est pas necessaire
Accessoires recommandés / Avantage
Grille simple déflexion double déflexion
- Duré de vie exeptionnel grace a la robustesse des matériaux utlisés
- Fixation par clips
- Pose en mur ou en allége
- RAL 9010
